Линия резки металла ЛППР
Далеко не всем организациям требуется резать рулонную сталь в больших количествах. Часто потребность в резке металла составляет всего 3 - 5 тонн в неделю, а иногда и того меньше.
В таких случаях нет необходимости в высокопроизводительном оборудовании и стоит рассмотреть возможность использовать ЛЁГКИЕ линии продольной и продольно-поперечной резки резки металла.
Главное удобство лёгкой линии резки в том, что она может быть установлена в любом месте и для её работы не требуются специально оборудованные и отапливаемые помещения.
Производительность линии обеспечивает резку до 500 - 800 кг металла в час (4 - 5 тонн в день), что вполне достаточно для обеспечения потребностей большинства мелких и средних организаций.
В комплект линии продольно-поперечной резки входят:
- разматыватель рулонов металла
- станок продольно-поперечной резки;
- приёмный стол
- или наматыватель штрипса УН-2
В зависимости от потребностей производства в линии можно установить разные по мощности станки резки металла, как с простым ручным приводом, так и с электроприводом мощностью до 1.5 квт.

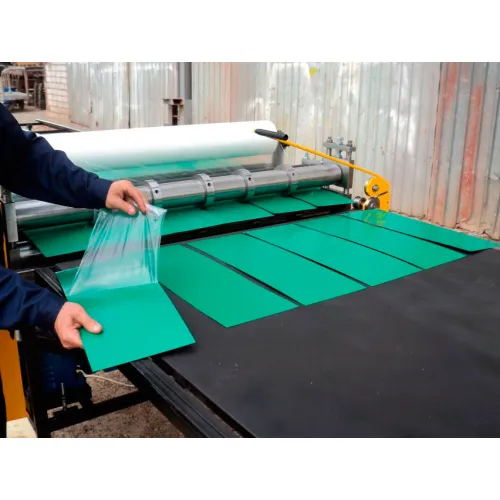

Установка дополнительного оборудования позволяет наносить на металл защитную плёнку.
Наименование станка |
ДНР-3 |
ДН-3 |
ДН-5 |
ДН-10 |
---|---|---|---|---|
Скорость резания, м/мин |
- | 12 | 12 | 12 |
Ширина разрезаемого металла, мм | 400 -1250 | 400 -1250 | 400 -1250 | 400 -1250 |
Толщина разрезаемого металла, мм | 0.8 | 0.8 | 1.2 | 1.5 |
Тип привода | ручной | электр. | электр. | электр. |
Мощность двигателя, квт | - | 0.75 | 1.1 | 1.5 |
Диаметр валов, мм | 60 | 60 | 90 | 105 |
Количество устанавливаемых пар ножей, шт | 3(до5) | 3(до5) | 5(до10) | 10(до15) |
Вес, кг | 120 | 145 | 175 | 215 |
Существует два варианта резки рулонного металла:
- резка на отдельные листы
- резка на шрипс (узкие рулоны)
Резка рулонного металла на отдельные листы.
Линия резки состоит из разматывателя, станка продольной резки и приёмного стола.
На фото: станок ДН-3 производит резку металла из рулона весом 8 тн.

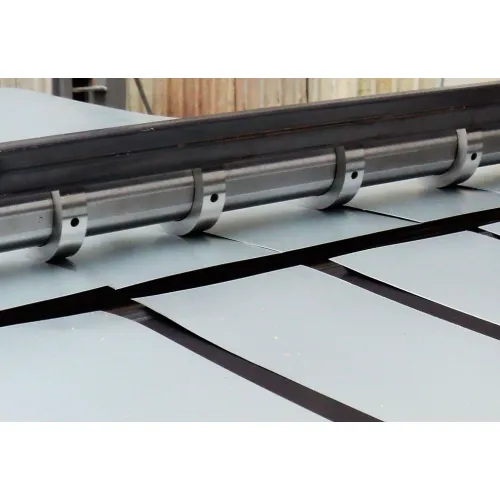

Для поперечного отрезания металла на станки устанавливается навесной дисковый отрезной нож. Режущие диски из легированной спецстали обеспечивают уверенную резку стали толщиной до 0.8 мм.

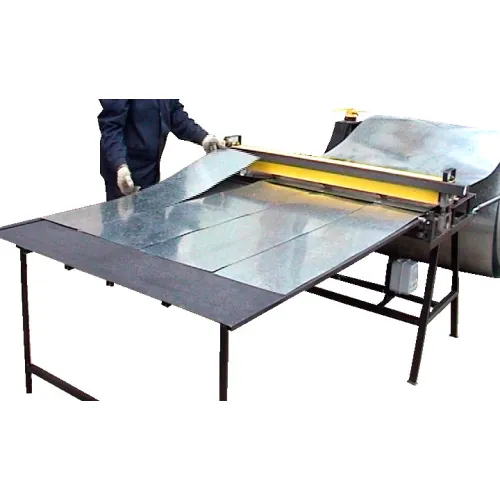

На фото: на станке ДН-5 производится поперечное отрезание листов.
Для разматывания рулонов удобно использовать самоподъёмные разматыватели.
Достаточно привезти рулон металла автомашиной кран – борт.
Установка рулона на разматыватель не требует грузоподъёмных механизмов и занимает не более 10 минут.
На фото: двое рабочих легко устанавливают на разматыватель УРС-8 рулон металла и приподнимают его винтовыми домкратами.
Наглядно увидеть работу линии продольной резки вы можете в небольшом видеоролике:
Второй вариант резки металла:
Резка рулонов шириной 1250 мм на узкие рулоны (штрипсы).
Линия резки состоит из разматывателя, станка продольной резки и наматывателя штрипса УН-2.

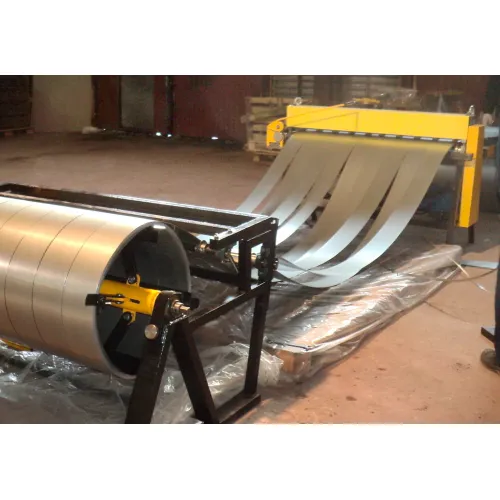

На фото: производится резка 10 парами ножей на штрипс шириной 137 мм для спирально-навивных воздуховодов.
Надо сказать, что резка на узкие рулоны (штрипсы) является самой сложной операцией в резке рулонного металла. Главная проблема заключается в наматывании разрезанных полос металла на наматыватель.
Для плотной намотки металла необходимо обязательно иметь наматыватель сложной конструкции с натяжителями и укладчиками полос, с частотным приводом переменной скорости вращения.
Это обязательно стационарный наматыватель и очень недешевый. Стоимость одного наматывателя несколько сотен тысяч рублей. И даже такие сложные наматыватели не обеспечивают одинаковую плотность намотки в разных штрипсах. То есть некоторые ленты будут идти в натяг, а некоторые провисать и образовывать петли на полу. Намотать рулоны штрипсов общим весом более 2.5 - 3 тонн на несложных, недорогих наматывателях невозможно.

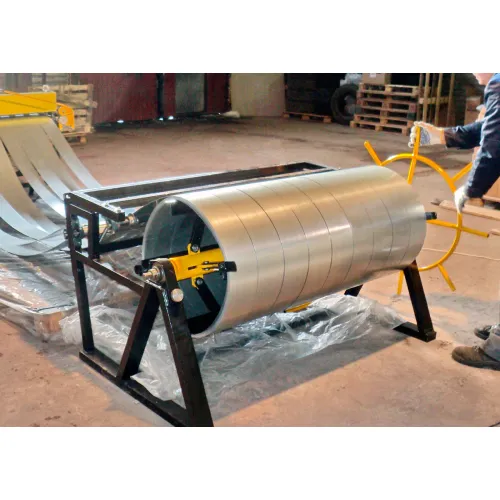

В нашей организации выпускается только лёгкий вариант наматывателя: УН-2 (универсальный наматыватель грузоподъёмностью 2 тн). Наматыватель имеет простой ручной привод и может намотать до 2 тонн штрипса.

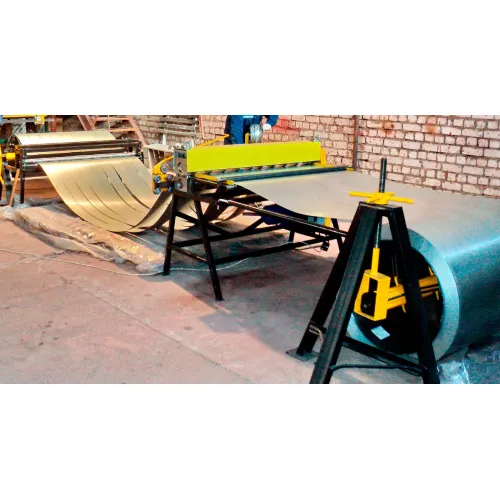

На фото: наматыватель УН-2, станок ДН-3, разматыватель УРС-5 в составе лёгкой линии резки рулонов на штрипс шириной 615мм для кровельных фальцепрокатных станков.
Наглядно увидеть работу линии резки на штрипс вы можете в небольшом видеоролике:
Производится резка рулонов металла на штрипс шириной 137 мм для спирально-навивных воздуховодов.

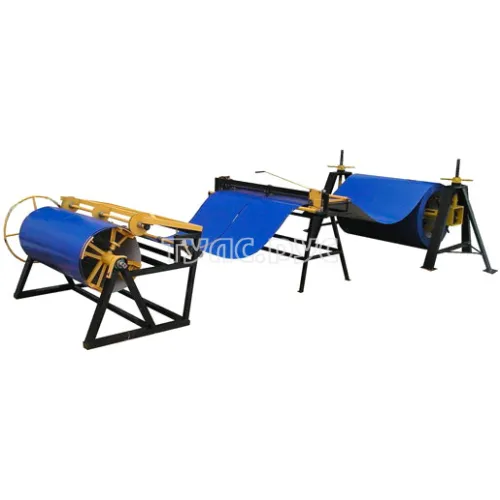

Технические характеристики и состав линии продольной резки ЛППР:
- производительность - до 12 м/мин
- ширина листа металла - до 1250 мм
- толщина листа стали - до 0.8 м (до 1.5 мм - станок ДН-10)
- мощность эл/двигателя - 0.75 квт. (1.5 квт - станок ДН-10)
- разматыватель УРС-8, (или ТР-8, УРС-5)
- станок резки металла ДН-3, (или станки ДН-5, ДН-10)
- ручной наматыватель металла УН-2 (или лёгкий приёмный стол)
В составе линии резки могут быть использованы следующие станки:
Станок продольной резки металла ручной ДНР-3 (Перейти)
- Производительность, м/мин – до 6
- Количество установленных пар ножей – 3 (до 5)
- Толщина разрезаемого металла, мм – 0.55 (до 0,8)
- Диаметр валов – 60 мм
Станок продольной резки металла ручной ДН-3 (Перейти)
- Производительность – до 12 м/мин.
- Количество пар ножей – 3 (макс. 5).
- Толщина металла – 0.55 мм (макс. 0.8 мм).
- Диаметр валов – 60 мм
Станок продольной резки металла ДН-5 (Перейти)
- Производительность, м/мин – 12
- Количество установленных пар ножей – 5 (до 10)
- Толщина разрезаемого металла, мм – до 1.2 мм
- Диаметр валов – 90 мм
Станок продольной резки металла ДН-10 (Перейти)
- Производительность, м/мин – 12
- Количество установленных пар ножей – 5 (до 10)
- Толщина разрезаемого металла, мм – до 1.2 мм
- Диаметр валов – 105 мм
Основные | |
Мощность двигателя, кВт | 0.75 |
Тип привода | электрический |
Характеристики | |
Диаметр валов, мм | 60 |
Количество устанавливаемых пар ножей | 3(до5) |
Скорость резания, м/мин | 12 |
Толщина разрезаемого металла, мм | 0.8 |
Ширина разрезаемого металла, мм | 400-1250 |
